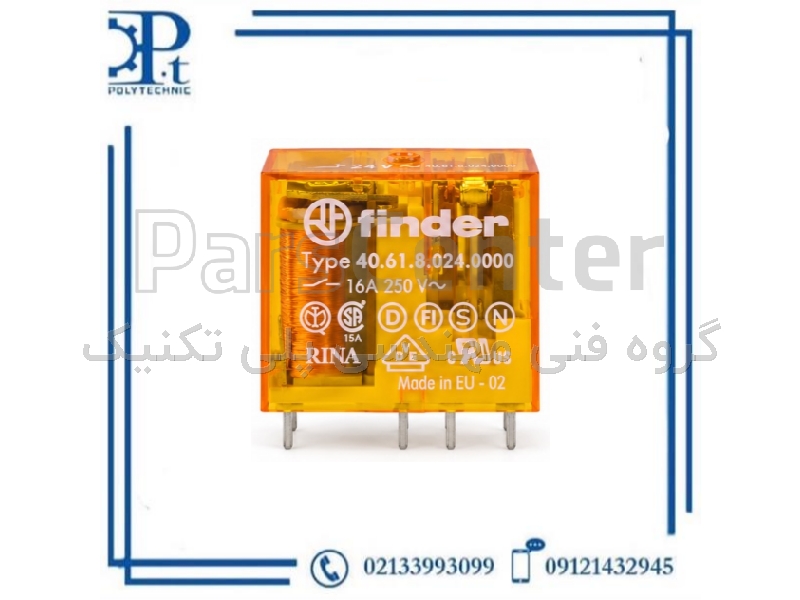

رله فیندر Finder 40.61.8.024.0000 بوبین 24VAC تک کنتاکت 16A
رله Finder مدل 40.61.8.024.0000 با بوبین 24VAC، یک کنتاکت تبدیلی 1CO و جریان نامی 16A، مناسب تابلو برق، مدار فرمان، PLC، ماشینآلات و سیستمهای اتوماسیون صنعتی. برای اطلاعات بیشتر با شماره تلفن دفتر (ثابت): 02133993099 یا همراه: 09121432945 تماس بگیرید.
اطلاعات تامین کننده
گروه فنی مهندسی پلی تکنیک
تهرانتولید کننده، وارد کننده، عمده فروش، خرده فروش، خدمات
برق صنعتی، اتوماسیون صنعتی، الکترونیک قدرت، تعمیرات، تجهیزات اندازه گیری، رله فیندر، دیمر صنعتی، finder، shneider، siemens، رله Finder، سوکت رله فیندر ، رله صنعتی فیندر ، فروش رله فیندر ، تایمر فیندر ، نمایندگی فیندر در تهران
مشخصات
- برق ورودی
- تک فاز
- حداکثر جریان خروجی
- 16 آمپر
- شرکت سازنده
- فیندر FINDER
- مدل
- 40.61.8.024.0000
- ولتاژ ورودی
- 24 ولت
- کشور سازنده
- ایتالیا
- برند
- Finder
- مدل کامل
- 40.61.8.024.0000
- سری
- 40.61 / Series 40
- نوع
- رله الکترومکانیکی مینیاتوری
- عملکرد
- Monostable / Non-Latching
- ولتاژ بوبین
- 24VAC
- فرکانس بوبین
- 50/60Hz
- جریان بوبین
- حدود 45mA
- مقاومت بوبین
- حدود 320Ω
- توان مصرفی بوبین
- حدود 1.2VA
- آرایش کنتاکت
- 1CO / SPDT / 1 Form C
- تعداد کنتاکت تبدیلی
- 1
- جریان نامی کنتاکت
- 16A
- بار مقاومتی AC
- 16A / 250VAC
- بار مقاومتی DC
- 16A / 30VDC
- حداکثر جریان کنتاکت
- 30A
- ولتاژ سوئیچینگ AC
- حداکثر 400VAC
- ولتاژ سوئیچینگ DC
- حداکثر 220VDC
- حداکثر توان سوئیچینگ
- 6400VA
- ولتاژ برای عملکرد
- حدود 19.2VAC
- ولتاژ Release
- حدود 4.8VAC
- زمان عملکرد
- حدود 7ms
- زمان آزادشدن
- حدود 3ms
- ابعاد بدنه
- 29 × 12.4 × 25mm
- تعداد پایه
- 8 پایه
- نوع نصب
- PCB یا Socket
- سوکت سازگار
- Finder Series 95
- دمای کاری
- -40 تا +85°C
- کشور سازنده
- ایتالیا 🇮🇹
توضیحات محصول
رله Finder مدل 40.61.8.024.0000 از سری 40 فیندر، یک رله الکترومکانیکی مینیاتوری با بوبین 24 ولت AC و یک کنتاکت تبدیلی با ظرفیت جریان بالا است. این مدل برای استفاده در مدارهای فرمان، تابلوهای برق، ماشینآلات صنعتی، سیستمهای اتوماسیون و کاربردهایی طراحی شده که به یک رله کامپکت با قدرت قطع و وصل بالاتر نسبت به مدلهای معمول سری 40 نیاز دارند.
ساختار کنتاکت این رله بهصورت 1CO یا SPDT است؛ یعنی یک پایه مشترک Common بین دو مسیر Normally Open و Normally Closed تغییر وضعیت میدهد. با اعمال ولتاژ 24VAC به بوبین، مکانیزم الکترومغناطیسی فعال شده و کنتاکت تغییر وضعیت میدهد و پس از قطع ولتاژ بوبین، رله به حالت اولیه بازمیگردد.
یکی از مزیتهای اصلی مدل 40.61 ظرفیت جریان بالاتر آن است. Finder برای این مدل جریان نامی 16 آمپر اعلام کرده است؛ در حالی که مدل 40.52 سری مشابه دارای دو کنتاکت 8 آمپر است. بنابراین 40.61 برای کاربردهایی که تنها یک کنتاکت تبدیلی موردنیاز است اما ظرفیت جریان بالاتری لازم است، انتخاب مناسبی محسوب میشود.
برای بار مقاومتی، Rating این رله 16A در 250VAC و 16A در 30VDC است. حداکثر ولتاژ سوئیچینگ نیز تا 400VAC اعلام شده است. مقدار 30A که در برخی مشخصات دیده میشود، حداکثر جریان کنتاکت است .
بوبین این نسخه دارای ولتاژ نامی 24VAC، مقاومت تقریبی 320 اهم و جریان مصرفی حدود 45 میلیآمپر است. زمان عملکرد حدود 7 میلیثانیه و زمان آزادشدن حدود 3 میلیثانیه است. محدوده دمای کاری -40 تا +85 درجه سانتیگراد نیز امکان استفاده در طیف وسیعی از تجهیزات صنعتی را فراهم میکند.
مدل 40.61 دارای فاصله پایه 5 میلیمتر بوده و برای نصب مستقیم روی PCB یا استفاده با سوکتهای سری 95 Finder طراحی شده است. Finder برای سری 40 فاصله خزشی و هوایی 8mm و تحمل ضربه عایقی 6kV بین بوبین و کنتاکت را اعلام میکند.
این مدل به دلیل جریان بالاتر کنتاکت میتواند در مدارهای فرمان، تجهیزات کنترل، سیستمهای روشنایی، کنترل بارهای مقاومتی و برخی بارهای صنعتی مورد استفاده قرار گیرد. با این حال، برای بارهای القایی مانند موتور، کنتاکتور یا سلونوئید باید جریان و دستهبندی بار طبق دیتاشیت بررسی شود و نباید صرفاً عدد 16A مبنای انتخاب قرار گیرد.
کاربردها
تابلو برق صنعتی
مدار فرمان سیستمهای اتوماسیون
واسط PLC فرمان کنتاکتور
ماشینآلات صنعتی تجهیزات HVAC
کنترل پمپ و فن سیستمهای روشنایی
تجهیزات الکترومکانیکی بردهای کنترل
مدارهای نیازمند رله با جریان بالاتر
