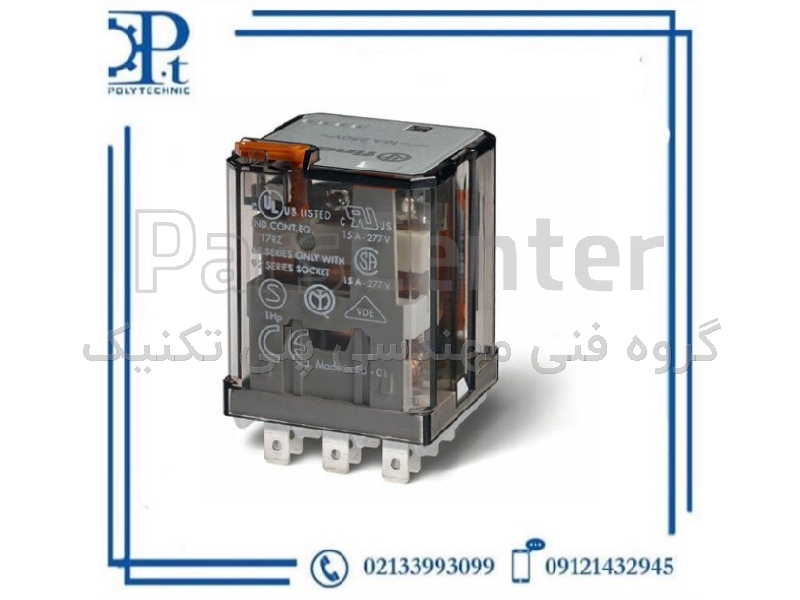

رله فیندر 623382304040 بوبین 230VAC سه کنتاکت 16A یازده پایه | Finder 62.33.8.230.4040
رله قدرت فیندر 623382304040 با بوبین 230VAC، سه کنتاکت تبدیلی 3CO، جریان 16A و 11 پایه، دارای کنتاکت AgSnO₂، دکمه تست قفلشونده و نشانگر مکانیکی؛ مناسب تابلو برق و اتوماسیون صنعتی. برای اطلاعات بیشتر با شماره تلفن دفتر (ثابت): 02133993099 یا همراه: 09121432945 تماس بگیرید.
اطلاعات تامین کننده
گروه فنی مهندسی پلی تکنیک
تهرانتولید کننده، وارد کننده، عمده فروش، خرده فروش، خدمات
برق صنعتی، اتوماسیون صنعتی، الکترونیک قدرت، تعمیرات، تجهیزات اندازه گیری، رله فیندر، دیمر صنعتی، finder، shneider، siemens، رله Finder، سوکت رله فیندر ، رله صنعتی فیندر ، فروش رله فیندر ، تایمر فیندر ، نمایندگی فیندر در تهران
مشخصات
- برق ورودی
- تک فاز
- حداکثر جریان خروجی
- 16 آمپر
- شرکت سازنده
- فیندر FINDER
- مدل
- 623382304040
- ولتاژ ورودی
- 230 ولت
- کشور سازنده
- ایتالیا
- برند
- Finder
- کد بدون نقطه
- 623382304040
- مدل رسمی
- 62.33.8.230.4040
- سری
- Series / 62.33
- نوع محصول
- رله قدرت الکترومکانیکی
- تعداد پایه
- 11 پایه
- ولتاژ بوبین
- 230VAC
- فرکانس
- 50/60Hz
- محدوده عملکرد بوبین
- 184 تا 253VAC
- مقاومت بوبین
- 7250Ω
- جریان بوبین در 50Hz
- 10.5mA
- توان بوبین
- 2.2VA
- تعداد کنتاکت
- 3 کنتاکت تبدیلی
- آرایش کنتاکت
- 3CO / 3PDT
- جریان نامی
- 16A
- حداکثر جریان پیک
- 120A برای 5ms
- ولتاژ نامی کنتاکت
- 250VAC
- ولتاژ سوئیچینگ
- حداکثر 400VAC
- توان بار AC1
- 4000VA
- توان AC15 در 230VAC
- 750VA
- توان موتور در 230VAC
- 0.8kW
- توان موتور در 400VAC
- 1.5kW
- ظرفیت DC1 در VDC
- 16A / 0.6A / 0.4A
- حداقل بار سوئیچینگ
- 1000mW (10V / 10mA)
- جنس کنتاکت
- AgSnO₂
- زمان عملکرد
- 4ms
- عمر مکانیکی AC
- 10 میلیون سیکل
- نوع اتصال
- Plug-in / Faston 187
- ابعاد Faston
- 4.8 × 0.5mm
- دکمه تست
- دارد، قفلشونده
- نشانگر مکانیکی
- دارد
- دمای کاری
- -40 تا +70°C
- حفاظت رله
- RT I
- سوکت مناسب
- Finder 92.03
- کشور برند
- ایتالیا 🇮🇹
توضیحات محصول
رله قدرت فیندر 623382304040 مدل 62.33.8.230.4040 از سری 62 شرکت Finder، یک رله الکترومکانیکی صنعتی با بوبین 230 ولت AC، سه کنتاکت تبدیلی و ظرفیت نامی 16 آمپر است. این مدل برای کاربردهای صنعتی با نیاز به کنترل همزمان چند مدار و سوئیچینگ بارهای با جریان نسبتاً بالا طراحی شده و در تابلوهای برق، ماشینآلات، سیستمهای اتوماسیون، مدارهای فرمان، تجهیزات HVAC، کنترل موتور و خطوط تولید قابل استفاده است. سری 62 توسط Finder در گروه Power Relay 16A طبقهبندی میشود.
ساختار کنتاکت 3CO یا 3PDT به معنی وجود سه مجموعه کنتاکت تبدیلی مستقل است؛ بنابراین رله دارای سه مسیر COM، NO و NC بوده و میتواند سه مدار مستقل را بهصورت همزمان کنترل کند. جریان نامی کنتاکتها 16 آمپر، ولتاژ نامی 250VAC و حداکثر ولتاژ سوئیچینگ 400VAC است. ظرفیت سوئیچینگ بار مقاومتی AC1 برابر 4000VA و ظرفیت AC15 در 230VAC برابر 750VA است. برای موتور نیز Finder ظرفیت 0.8kW در 230VAC و 1.5kW در 400VAC را برای مدل سهپل اعلام کرده است.
کنتاکتهای این نسخه از جنس AgSnO₂ یا Silver Tin Oxide هستند. این متریال برای رلههای قدرت و کاربردهای صنعتی با جریان هجومی مناسب است. حداکثر جریان پیک اعلامشده 120 آمپر به مدت 5 میلیثانیه است؛ این مقدار یک جریان لحظهای است و نباید با جریان نامی پیوسته 16 آمپر اشتباه گرفته شود.
بوبین این رله با ولتاژ 230VAC و فرکانس 50/60Hz کار میکند. محدوده عملکرد بوبین 184 تا 253VAC، مقاومت آن 7250 اهم و جریان مصرفی در فرکانس 50Hz حدود 10.5 میلیآمپر است. توان نامی بوبین AC در نسخه کنتاکت تبدیلی سری 62 برابر 2.2VA است.
کد 4040 نیز اطلاعات مهمی درباره ساخت این رله دارد: عدد اول 4 نشاندهنده کنتاکت AgSnO₂، عدد دوم 0 نشاندهنده مدار کنتاکت تبدیلی CO و گزینه 4 نشاندهنده دکمه تست قفلشونده به همراه نشانگر مکانیکی است. این دکمه برای تست دستی رله هنگام نصب، سرویس و عیبیابی کاربرد دارد. این SKU بهصورت استاندارد LED داخلی ندارد.
رله 62.33 بهصورت Plug-in/Faston 187 طراحی شده و دارای تیغههای اتصال 4.8×0.5 میلیمتر است. برای نصب استاندارد داخل تابلو میتوان از سوکت Finder 92.03 استفاده کرد. این سوکت برای مدلهای 62.31، 62.32 و 62.33 طراحی شده، ظرفیت 16A/250V دارد و روی ریل DIN استاندارد 35 میلیمتری یا پنل نصب میشود.
کاربردها
تابلو برق صنعتی، مدار فرمان 230VAC، کنترل موتور، پمپ و فن، سیستمهای HVAC، ماشینآلات صنعتی، خطوط تولید، کنترل کنتاکتور، مدارهای اینترلاک، اتوماسیون صنعتی، کنترل بارهای قدرت و مدارهایی که به سه کنتاکت تبدیلی مستقل نیاز دارند.
سوکت مناسب
Finder 92.03 سوکت ترمینال پیچی Box Clamp، مناسب 62.31 / 62.32 / 62.33، با ظرفیت 16A / 250V، نصب روی ریل DIN 35mm یا پنل و درجه حفاظت IP20.
