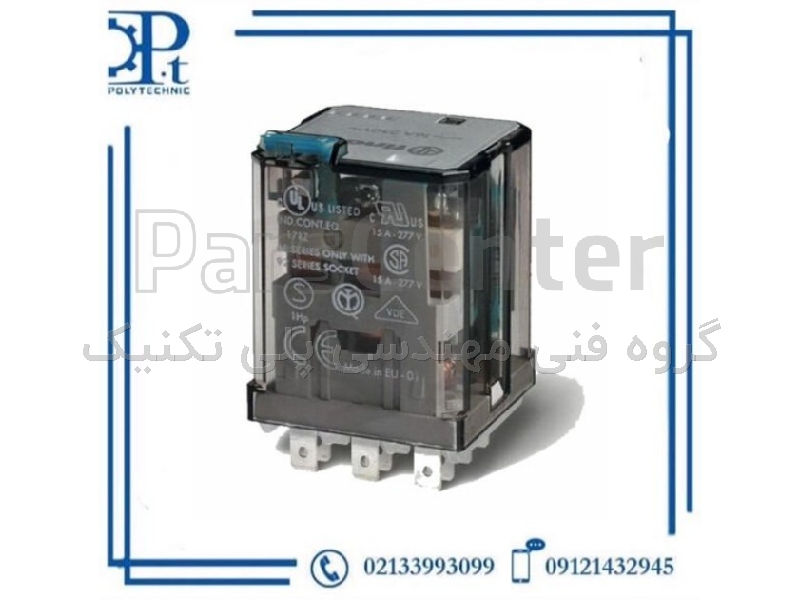

رله فیندر 623390244040 بوبین 24VDC سه کنتاکت 16A یازده پایه | Finder 62.33.9.024.4040
رله قدرت فیندر 623390244040 با بوبین 24VDC، سه کنتاکت تبدیلی 3CO، جریان 16A و 11 پایه، دارای کنتاکت AgSnO₂، دکمه تست قفلشونده و نشانگر مکانیکی؛ مناسب تابلو برق و اتوماسیون صنعتی. برای اطلاعات بیشتر با شماره تلفن دفتر (ثابت): 02133993099 یا همراه: 09121432945 تماس بگیرید.
اطلاعات تامین کننده
گروه فنی مهندسی پلی تکنیک
تهرانتولید کننده، وارد کننده، عمده فروش، خرده فروش، خدمات
برق صنعتی، اتوماسیون صنعتی، الکترونیک قدرت، تعمیرات، تجهیزات اندازه گیری، رله فیندر، دیمر صنعتی، finder، shneider، siemens، رله Finder، سوکت رله فیندر ، رله صنعتی فیندر ، فروش رله فیندر ، تایمر فیندر ، نمایندگی فیندر در تهران
مشخصات
- برق ورودی
- تک فاز
- حداکثر جریان خروجی
- 16 آمپر
- شرکت سازنده
- فیندر FINDER
- مدل
- 623390244040
- ولتاژ ورودی
- 24 ولت
- کشور سازنده
- ایتالیا
- برند
- Finder
- کد بدون نقطه
- 623390244040
- مدل رسمی
- 62.33.9.024.4040
- سری
- 62.33 / Series 62
- نوع محصول
- رله قدرت الکترومکانیکی
- تعداد پایه
- 11 پایه
- ولتاژ بوبین
- 24VDC
- نوع بوبین DC
- DC
- محدوده عملکرد بوبین
- 19.2 تا 26.4VDC
- مقاومت بوبین
- 445Ω
- جریان بوبین
- 54mA
- توان بوبین
- 1.3W
- تعداد کنتاکت
- 3 کنتاکت تبدیلی
- آرایش کنتاکت
- 3CO / 3PDT
- جریان نامی
- 16A
- حداکثر جریان پیک
- 120A برای 5ms
- ولتاژ نامی کنتاکت
- 250VAC
- ولتاژ سوئیچینگ
- حداکثر 400VAC
- ظرفیت AC1
- 4000VA
- توان AC15 در 230VAC
- 750VA
- توان موتور در 230VAC
- 0.8kW
- توان موتور در 400VAC
- 1.5kW
- ظرفیت DC1 در VDC
- 16A / 0.6A / 0.4A
- حداقل بار سوئیچینگ
- 1000mW (10V / 10mA)
- جنس کنتاکت
- AgSnO₂
- زمان عملکرد
- 4ms
- عمر مکانیکی AC
- 10 میلیون سیکل
- نوع اتصال
- Plug-in / Faston 187
- ابعاد Faston
- 4.8 × 0.5mm
- دکمه تست
- دارد، قفلشونده
- نشانگر مکانیکی
- دارد
- دمای کاری
- -40 تا +70°C
- حفاظت رله
- RT I
- سوکت مناسب
- Finder 92.03
- کشور برند
- ایتالیا 🇮🇹
توضیحات محصول
رله قدرت Finder مدل 62.33.9.024.4040 با کد 623390244040 از سری 62 فیندر، یک رله الکترومکانیکی صنعتی با بوبین 24 ولت DC، سه کنتاکت تبدیلی و جریان نامی 16 آمپر است. این مدل برای مدارهای فرمان و قدرت در تابلوهای برق، سیستمهای اتوماسیون، ماشینآلات صنعتی، تجهیزات HVAC، کنترل پمپ و فن و مدارهای اینترلاک طراحی شده و به دلیل استفاده از سه کنتاکت تبدیلی مستقل، امکان کنترل همزمان سه مسیر الکتریکی را فراهم میکند.
ساختار کنتاکت این رله 3CO یا 3PDT است؛ بنابراین مجموعاً سه پایه مشترک COM، سه پایه NO و سه پایه NC به همراه دو پایه بوبین دارد و در نتیجه رله 11 پایه است. جریان نامی هر مسیر 16A، ولتاژ نامی 250VAC و حداکثر ولتاژ سوئیچینگ 400VAC است. ظرفیت سوئیچینگ بار مقاومتی AC1 برابر 4000VA و ظرفیت AC15 در 230VAC برابر 750VA اعلام شده است. همچنین برای کنترل موتور، ظرفیت اعلامشده در 230 و 400VAC بهترتیب 0.8 و 1.5kW است.
کنتاکتهای استاندارد این مدل از AgSnO₂ یا Silver Tin Oxide ساخته شدهاند. حداکثر جریان پیک برای کنتاکت NO به 120A برای مدت 5ms میرسد؛ این مقدار برای جریان هجومی کوتاهمدت است و نباید بهعنوان جریان کاری پیوسته در نظر گرفته شود. جریان نامی پیوسته رله 16 آمپر است.
بوبین 24VDC دارای توان مصرفی 1.3W، مقاومت 445Ω و جریان حدود 54mA است و در محدوده 19.2 تا 26.4 ولت DC کار میکند. این مشخصات، مدل 62.33.9.024.4040 را برای تابلوهای کنترل و سیستمهای اتوماسیون مبتنی بر تغذیه استاندارد 24VDC مناسب میکند.
پسوند 4040 نیز مشخصات مهم این نسخه را تعیین میکند: کنتاکت از جنس AgSnO₂، مدار کنتاکت از نوع تبدیلی CO و گزینه 4 به معنی دکمه تست قفلشونده به همراه نشانگر مکانیکی است. در این نسخه LED داخلی وجود ندارد. دکمه تست امکان تحریک دستی رله را در زمان راهاندازی و عیبیابی فراهم میکند و در حالت مخصوص میتوان آن را در وضعیت تحریکشده قفل کرد.
برای نصب سوکتی، Finder 92.03 گزینه اصلی این رله است. این سوکت مخصوص رلههای 62.31، 62.32 و 62.33 بوده، دارای ترمینالهای Box Clamp، ظرفیت 16A/250V و درجه حفاظت IP20 است و روی ریل DIN استاندارد 35 میلیمتری یا پنل نصب میشود.
کاربردها
تابلو برق صنعتی، مدار فرمان 24VDC، خروجی PLC، کنترل کنتاکتور، پمپ و فن، ماشینآلات صنعتی، سیستمهای HVAC، خطوط تولید، مدارهای اینترلاک، تجهیزات الکترومکانیکی و کاربردهای نیازمند سه کنتاکت تبدیلی مستقل.
