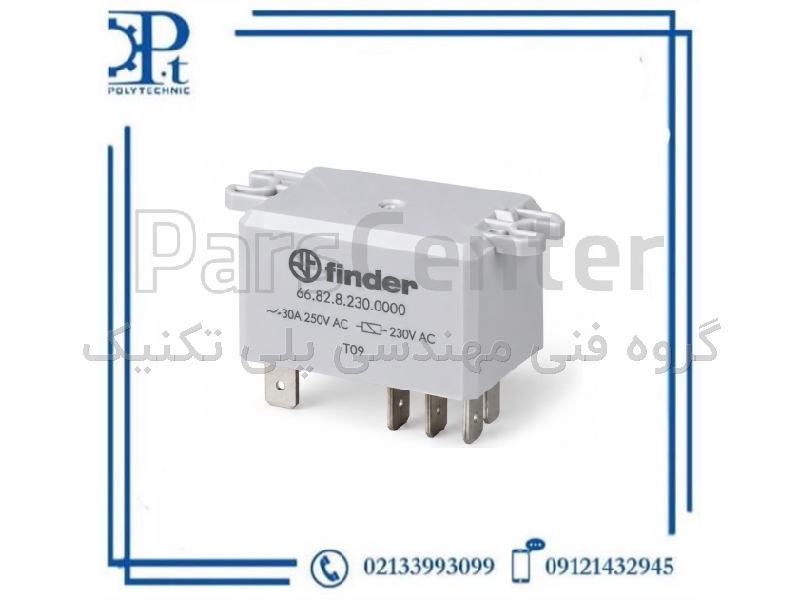

رله قدرت فیندر 668282300000 بوبین 230VAC دو کنتاکت 30 آمپر | Finder 66.82.8.230.0000
رله قدرت فیندر 668282300000 مدل 66.82.8.230.0000 با بوبین 230VAC، دو کنتاکت تبدیلی DPDT و جریان 30A، اتصال Faston 6.3mm و نصب فلنجی؛ مناسب کنترل بارهای قدرت و تجهیزات صنعتی. برای اطلاعات بیشتر با شماره تلفن دفتر (ثابت): 02133993099 یا همراه: 09121432945 تماس بگیرید.
قیمت
- قیت همکار / عمده فروشی :
اطلاعات تامین کننده
گروه فنی مهندسی پلی تکنیک
تهرانتولید کننده، وارد کننده، عمده فروش، خرده فروش، خدمات
برق صنعتی، اتوماسیون صنعتی، الکترونیک قدرت، تعمیرات، تجهیزات اندازه گیری، رله فیندر، دیمر صنعتی، finder، shneider، siemens، رله Finder، سوکت رله فیندر ، رله صنعتی فیندر ، فروش رله فیندر ، تایمر فیندر ، نمایندگی فیندر در تهران
مشخصات
- برق ورودی
- تک فاز
- حداکثر جریان خروجی
- 30 آمپر
- شرکت سازنده
- فیندر FINDER
- مدل
- 668282300000
- ولتاژ ورودی
- 230 ولت
- کشور سازنده
- ایتالیا
- برند
- Finder
- کد بدون نقطه
- 668282300000
- مدل رسمی
- 66.82.8.230.0000
- سری
- 66.82 / Series 66
- نوع محصول
- رله قدرت الکترومکانیکی
- ولتاژ بوبین
- 230VAC
- فرکانس بوبین
- 50/60Hz
- محدوده عملکرد بوبین
- 184 تا 253VAC
- مقاومت بوبین
- 4000Ω / 4kΩ
- جریان بوبین
- 15.7mA
- توان بوبین
- 3.6VA
- تعداد کنتاکت
- 2 کنتاکت تبدیلی
- آرایش کنتاکت
- 2CO / DPDT / 2 Form C
- جریان نامی کنتاکت NO
- 30A
- جریان نامی کنتاکت NC
- 10A
- حداکثر جریان پیک NO
- 120A / 5ms
- حداکثر جریان پیک NC
- 20A / 5ms
- ولتاژ نامی
- 250VAC
- ولتاژ سوئیچینگ
- حداکثر 440VAC
- ظرفیت AC1 کنتاکت NO
- 7500VA
- ظرفیت AC1 کنتاکت NC
- 2500VA
- ظرفیت AC15 در 230VAC
- 1200VA (NO)
- توان موتور 230VAC
- 1.5kW (NO)
- حداقل بار سوئیچینگ
- 1000mW (10V/10mA)
- زمان عملکرد/ آزادشدن
- 8ms / 15ms
- عمر مکانیکی
- 10 میلیون سیکل
- عمر الکتریکی
- 100,000 سیکل
- عایق بوبین تا کنتاکت
- 6kV، فاصله 8mm
- نوع اتصال
- Faston 250 / Quick Connect
- اندازه Faston
- 6.3 × 0.8mm
- نوع نصب
- Top Flange / Panel Mount
- دمای کاری
- -40 تا +70°C
- حفاظت محیطی
- RT II
- کشور برند
- ایتالیا 🇮🇹
توضیحات محصول
رله قدرت Finder مدل 66.82.8.230.0000 با کد 668282300000 از سری 66 فیندر، یک رله الکترومکانیکی صنعتی با بوبین 230 ولت AC و دو کنتاکت تبدیلی 2CO / DPDT است که برای سوئیچینگ بارهای با جریان بالا طراحی شده است. این مدل دارای کنتاکت NO با جریان نامی 30 آمپر بوده و برای ماشینآلات صنعتی، تجهیزات گرمایشی، سیستمهای تهویه، ژنراتورها، موتورهای صنعتی، تابلوهای قدرت و سایر مدارهای کنترل بار مناسب است.
ساختار کنتاکت این رله از نوع DPDT یا 2CO است؛ یعنی دو مجموعه کنتاکت تبدیلی مستقل شامل COM، NO و NC در اختیار مدار قرار میگیرد. نکته فنی مهم این است که ظرفیت NO و NC یکسان نیست: جریان نامی کنتاکت NO برابر 30A و کنتاکت NC برابر 10A است. حداکثر جریان پیک 5 میلیثانیهای نیز بهترتیب 120A برای NO و 20A برای NC است. بنابراین عبارت «30 آمپر» عمدتاً به مسیر Normally Open این رله اشاره دارد.
در بار مقاومتی AC1، کنتاکت NO ظرفیت 7500VA و کنتاکت NC ظرفیت 2500VA دارد. ولتاژ نامی کنتاکت 250VAC و حداکثر ولتاژ سوئیچینگ 440VAC است. ظرفیت AC15 در 230VAC برای کنتاکت NO برابر 1200VA و توان موتور تکفاز قابل کنترل در 230VAC برابر 1.5kW اعلام شده است.
بوبین این نسخه با 230VAC در فرکانس 50/60Hz کار میکند. محدوده عملکرد آن 184 تا 253VAC، مقاومت بوبین 4000 اهم، جریان نامی در 50Hz حدود 15.7 میلیآمپر و توان مصرفی بوبین 3.6VA است. زمان عملکرد رله حدود 8ms و زمان آزادشدن آن حدود 15ms است.
مدل 66.82 برای نصب مستقیم روی پنل یا شاسی طراحی شده و دارای Top Flange Mount است. اتصالات آن از نوع Faston 250 با ابعاد 6.3×0.8 میلیمتر هستند. بنابراین برخلاف رلههای Plug-in سری 60 و 62، این مدل برای نصب روی سوکتهایی مانند 90.23 یا 92.03 طراحی نشده است.
یکی دیگر از ویژگیهای مهم سری 66، عایق تقویتشده میان بوبین و کنتاکتها است. Finder فاصله خزشی و هوایی 8 میلیمتر و تحمل ضربه عایقی 6kV میان بوبین و مجموعه کنتاکتها را اعلام کرده است. این ویژگی برای کاربردهای صنعتی و مدارهای قدرت اهمیت دارد.
نکته درباره نصب
این مدل سوکتی نیست:
نوع نصب: فلنجی / Panel Mount
نوع اتصال: Faston 250
اندازه تیغه: 6.3 × 0.8mm
سوکت مجزا: ندارد.
ابعاد بدنه نیز حدود 68.5 × 33.5 × 31 میلیمتر گفته شده است.
کاربردها
کاربردهای اصلی شامل تابلوهای قدرت، ماشینآلات صنعتی، کنترل موتور، پمپ و فن، تجهیزات گرمایشی، مشعل و بویلر، کورههای صنعتی، سیستمهای تهویه مطبوع، ژنراتورها، جرثقیل و بالابر و سایر مدارهای نیازمند رله قدرت 30 آمپر است. Finder این حوزهها را از کاربردهای سری 66 معرفی میکند.
