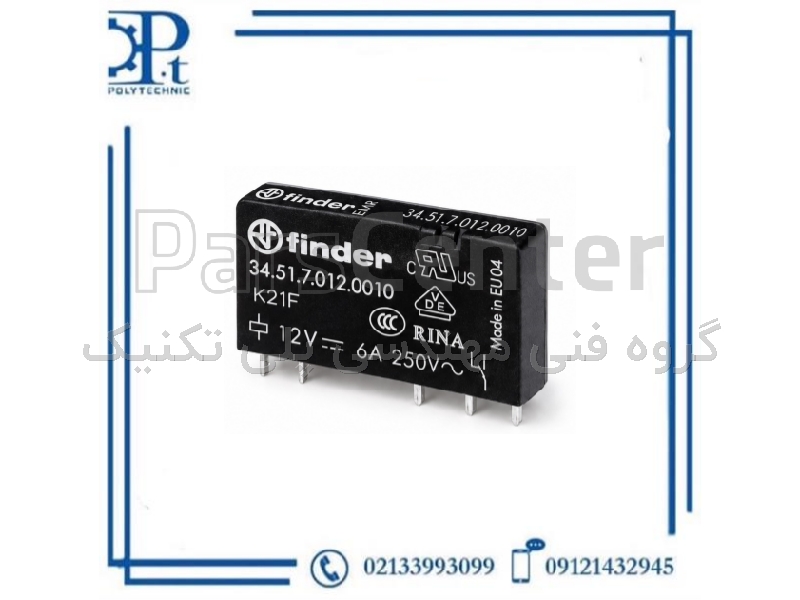

رله پیالسی مدل 345170120010 24VDC بوبین 12 ولت DC تک کنتاکت 6 آمپر |34.51.7.012.0010
رله فوقباریک Finder 34.51.7.012.0010 کد 345170120010 با بوبین حساس 12VDC، یک کنتاکت تبدیلی SPDT و جریان 6A؛ عرض فقط 5mm، مناسب نصب PCB یا سوکت سری 93 در تابلوهای اتوماسیون. برای اطلاعات بیشتر با شماره تلفن دفتر (ثابت): 02133993099 یا همراه: 09121432945 تماس بگیرید.
اطلاعات تامین کننده
گروه فنی مهندسی پلی تکنیک
تهرانتولید کننده، وارد کننده، عمده فروش، خرده فروش، خدمات
برق صنعتی، اتوماسیون صنعتی، الکترونیک قدرت، تعمیرات، تجهیزات اندازه گیری، رله فیندر، دیمر صنعتی، finder، shneider، siemens، رله Finder، سوکت رله فیندر ، رله صنعتی فیندر ، فروش رله فیندر ، تایمر فیندر ، نمایندگی فیندر در تهران
مشخصات
- برق ورودی
- تک فاز
- حداکثر جریان خروجی
- 6 آمپر
- شرکت سازنده
- فیندر FINDER
- مدل
- 345170120010
- ولتاژ ورودی
- 12 ولت
- کشور سازنده
- ایتالیا
- برند
- Finder
- کد بدون نقطه
- 345170120010
- مدل رسمی
- 34.51.7.012.0010
- سری
- 34.51 / Series 34
- نوع
- رله الکترومکانیکی Ultra-Slim
- ولتاژ بوبین
- 12VDC
- نوع بوبین
- Sensitive DC
- محدوده عملکرد بوبین
- 8.4 تا 18VDC
- مقاومت بوبین
- 840Ω
- جریان بوبین
- 14.2mA
- توان مصرفی بوبین
- 170mW
- آرایش کنتاکت
- 1CO / SPDT / 1 Form C
- جریان نامی / پیک
- 6A / 10A
- ولتاژ نامی/حداکثر AC
- 250 / 400VAC
- ظرفیت AC1
- 1500VA
- ظرفیت AC15 در 230VAC
- 300VA
- توان موتور 230VAC
- 0.185kW
- حداقل بار قابل سوئیچ
- 500mW (12V / 10mA)
- جنس کنتاکت
- AgNi – نقره نیکل
- زمان عملکرد
- 5ms
- زمان Release
- 3ms
- عمر مکانیکی
- 10 میلیون سیکل
- عمر الکتریکی در AC1
- 60,000 سیکل
- عایق بوبین تا کنتاکت
- 6kV، فاصله 8mm
- عرض بدنه
- 5mm
- ابعاد تقریبی
- 28 × 5 × 15mm
- نوع نصب
- PCB یا سوکت سری 93
- تعداد پایه
- 5 پایه
- محدوده دمای کاری
- -40 تا +85°C
- درجه حفاظت رله
- RT II
- کشور برند
- ایتالیا 🇮🇹
توضیحات محصول
رله Finder مدل 34.51.7.012.0010 با کد 345170120010 از سری 34 فیندر، یک رله الکترومکانیکی فوقباریک با عرض تنها 5 میلیمتر است که برای کاربردهایی با محدودیت فضای نصب و تراکم بالای تجهیزات طراحی شده است. این مدل دارای بوبین حساس 12VDC، یک کنتاکت تبدیلی 1CO / SPDT و جریان نامی 6 آمپر بوده و برای استفاده در تابلوهای اتوماسیون، PLC، ماشینآلات، بردهای الکترونیکی و مدارهای واسط فرمان مناسب است.
بوبین حساس DC این رله تنها 170 میلیوات توان مصرف میکند. در نسخه 12 ولت، مقاومت بوبین 840 اهم و جریان نامی آن حدود 14.2 میلیآمپر است. محدوده عملکرد بوبین از 8.4 تا 18VDC تعریف شده است. مصرف پایین بوبین یکی از ویژگیهای مهم سری 34 محسوب میشود و آن را برای استفاده بهعنوان رله واسط در مدارهای کنترلی مناسب میکند.
کنتاکت این مدل از نوع 1CO یا SPDT است؛ بنابراین یک مجموعه COM، NO و NC در اختیار مدار قرار میدهد. جریان نامی کنتاکت 6A و حداکثر جریان پیک 10A است. ولتاژ نامی کنتاکت 250VAC و حداکثر ولتاژ سوئیچینگ 400VAC است. ظرفیت سوئیچینگ بار مقاومتی AC1 برابر 1500VA و AC15 در 230VAC برابر 300VA اعلام شده است.
برای بار DC نیز باید کاهش ظرفیت در ولتاژهای بالاتر در نظر گرفته شود. Finder برای بار DC1 ظرفیت 6A در 24VDC، 0.2A در 110VDC و 0.12A در 220VDC را اعلام کرده است. بنابراین عدد 6A را نباید برای تمام ولتاژهای DC بهعنوان ظرفیت ثابت رله در نظر گرفت.
کنتاکت نسخه 0010 از جنس AgNi (نقره-نیکل) است. در سیستم کدگذاری Finder، رقم مربوط به Coil Version در این محصول 7 = Sensitive DC و گزینه 0010 نشاندهنده نسخه استاندارد AgNi با کنتاکت تبدیلی و حفاظت محیطی RT II / Flux Proof است.
نصب مستقیم روی PCB یا استفاده با سوکت
این رله برخلاف سریهای قدرتی 65 و 66 ، قابلیت استفاده با سوکت را دارد. Finder برای سری 34، نصب مستقیم روی PCB یا استفاده همراه سوکتهای Series 93 را در نظر گرفته است.
برای بوبین 12V این رله، خانواده سوکتهای سری 93 شامل گزینههای مختلف پیچی و Push-in وجود دارد؛ دیتاشیت فعلی Finder برای 34.51.7.012.xx10 ترکیبهای متعددی از سری 93 را مشخص کرده است.
از نظر ابعاد نیز این رله بسیار جمعوجور است: حدود 28×5×15 میلیمتر و فقط 5 پایه دارد. این طراحی Ultra-Slim امکان نصب تعداد زیادی رله در فضای محدود تابلو یا روی برد را فراهم میکند.
کاربردها
این رله برای رله واسط PLC، تابلوهای اتوماسیون صنعتی، مدارهای فرمان 12VDC، بردهای الکترونیکی، ماشینآلات بستهبندی و لیبلزنی، سیستمهای روشنایی، کنترل مشعل و بویلر، تجهیزات کنترلی و Interface Relay مناسب است. Finder نیز کاربردهایی مانند PLC، بردهای الکترونیکی، ماشینآلات بستهبندی و سیستمهای کنترلی را برای سری 34 معرفی میکند.
