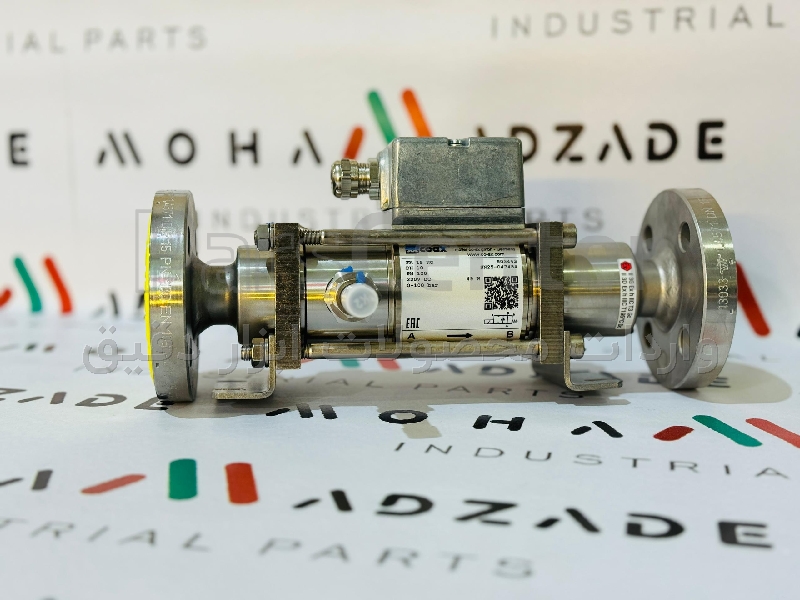

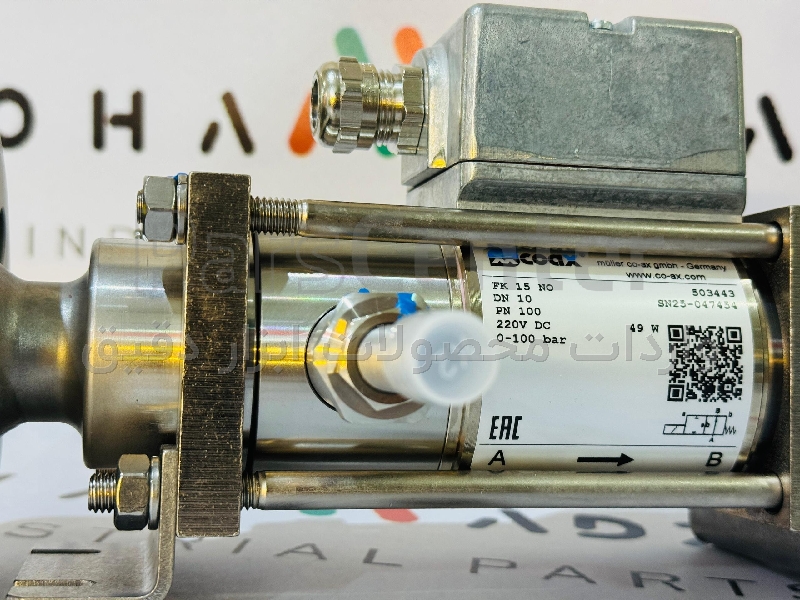

شیر های 2/2 کواکسیال ولو coaxial VALVE COAX مدل FK15 NO
شیر های 2/2 کواکسیال ولو coaxial VALVE COAX مدل FK15 NO ساخت کشور آلمان میباشد.شیر فوق با اثر مستقیم برای سیالات، گاز و سیالات آلوده استفاده مورد استفاده قرار میگیرند، 2/2 راهه دارای عملکرد مستقیم، و با سایز اتصال 3/8 و 3/4 و بدنه فولاد ضد زنگ عرضه میگردد.علاوه بر این شیر سایر محصولات برند COAX بصورت وارداتی تامین میگردد .جهت استعلام قیمت و موجودی با فروشگاه تماس حاصل فرمایید.
مشخصات
- شرکت سازنده :
- COAX
- مدل :
- FK15 NO
- کشور سازنده :
- آلمان
- رزوه‌های پورت :
- G 3/8 - G 3/4
- محدوده فشار :
- 0-16 / 0-40 / 0-63 / 0-100 بار
فایلهای پیوست
| COAX FK 15 NO | 435٫48 کیلوبایت | دانلود |
توضیحات محصول
④ steel, nickel plated ② steel galvanized ⑤ without non-ferr. Metals 2/2-way valve function pressure range orifice connection operating principle body material valve seat seal materials normally closed symbol NC valve normally open symbol NO ports function pressure range Kv
value vacuum pressure-vacuum
ports | threads G 3/8 - G 3/4 flanges PN 16/40/100 |
function | NC / NO |
pressure range | 0-16 / 0-40 / 0-63 / 0-100 bar |
KVvalue | 6,0m³/h(0-16 / 0-40 / 0-63 bar) 2,5m³/h(0-100 bar) |
media | gaseous liquid highly viscous gelatinous contaminated |
flow direction | AB as marked |
switching cycles | 2001/min |
switching time | opening 80 ms closing 80 ms |
media temperature | DC -20 °C — +100 °C AC -20 °C — +100 °C |
ambient temperature | DC -20 °C — +80 °C AC -20 °C — +80 °C |
weight | MK 3,8 kg FK 5,0 kg |
nominal voltage | Un24 V DC+5% / -10% Un230 V 40-60 Hz AC+5% / -10% |
actuation | DC direct-current magnet AC direct-current magnet with integrated rectifier |
insulation rating | H 180 °C |
protection | IP65 |
energized duty rating | ED 100% |
connection | plug acc. DIN EN 175301-803, form A, 4 positions x 90°, wire diameter 6-8 mm M12x1 connector acc. DESINA / VDMA |
